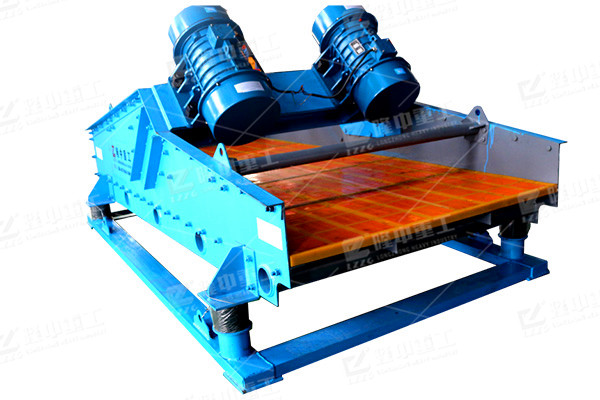

 脱水筛
脱水筛


产品介绍


脱水筛,主要作用是脱水、脱泥、脱介,可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,因此也叫砂石脱水筛、矿用脱水筛、煤泥脱水筛、尾矿脱水筛、高频脱水筛等。

虽然同属于脱水设备,但是作用于不同物料时,脱水筛的构造还是有所不同的,比如水洗砂生产线上的砂石脱水筛和选矿厂常用的尾矿脱水筛就是不同的设备。

在此隆中重工为您荐的脱水筛主要用于湿法制砂生产线,和洗砂机配套使用,也可单独使用。

脱水筛工作视频


脱水筛工作原理

1、脱水筛区别于一般式胶带联轴驱动方式,采用激振器,运动轨迹更加稳定可靠。
2、当两台电机作同步反向旋转时,其偏心块所产生的振动力在平行电机轴线的方向相抵消,在垂直电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。
3、两机轴相对筛面在垂直方向有一倾角,在振动力和物料自重力的联合作用下,筛面上的物料沿着连续的跳跃式向前运动。
4、在与筛面相遇的过程中,使小于筛孔的物料和水穿透筛面,从而实现脱水、脱泥和分级。

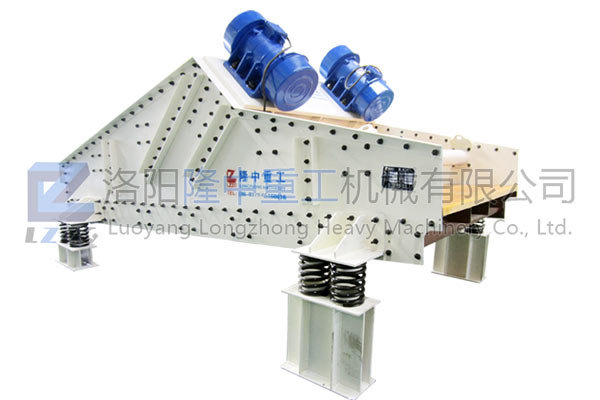

脱水筛结构图

脱水筛结构图
脱水筛结构图


脱水筛性能优势


1、脱水筛筛网材质采用高分子聚氨酯(UHMW----PE),耐冲击、耐低温、耐磨损、耐化学腐蚀、自身润滑、吸收冲击能,抗冲击性能在所有塑料中为.高值,耐磨性能优于聚四氟乙烯、尼龙、碳钢等材料。

2、脱水筛的振动电机更换方便,底座橡胶弹簧用来减震,使振幅不大,缓慢的振动,可以脱得干净。

3、脱水筛可以根据产量和含水量来定制,机身的侧板有加强板,底部装有支撑,底部打有横条,出料口加有三角形钢板支撑,板材厚,

4、振动电机固定采用高强度螺栓,底部弹簧为橡胶弹簧,弹簧的质量会影响振动电机的寿命。筛板固定的密度高,筛板中打有加强筋。

5、焊工焊过之后会严格不能出现焊孔,底部用槽钢支撑。

6、另外,筛孔可以根据需要调整,设备噪音小,脱水效果好。

7、发货前,工作人员会对其进行调试,振动电机是否正常,激振器是否良好运行,确保为客户保证出厂产量。


隆中车间脱水筛照片

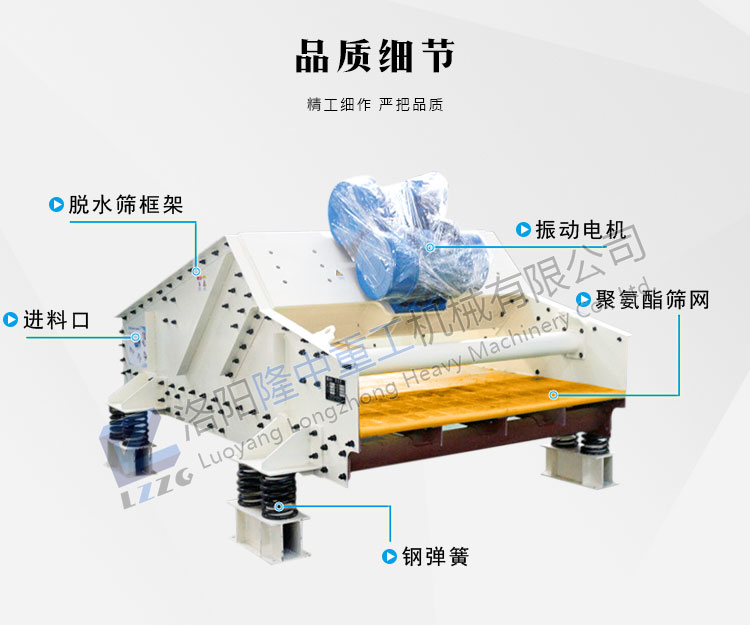

隆中脱水筛细节展示

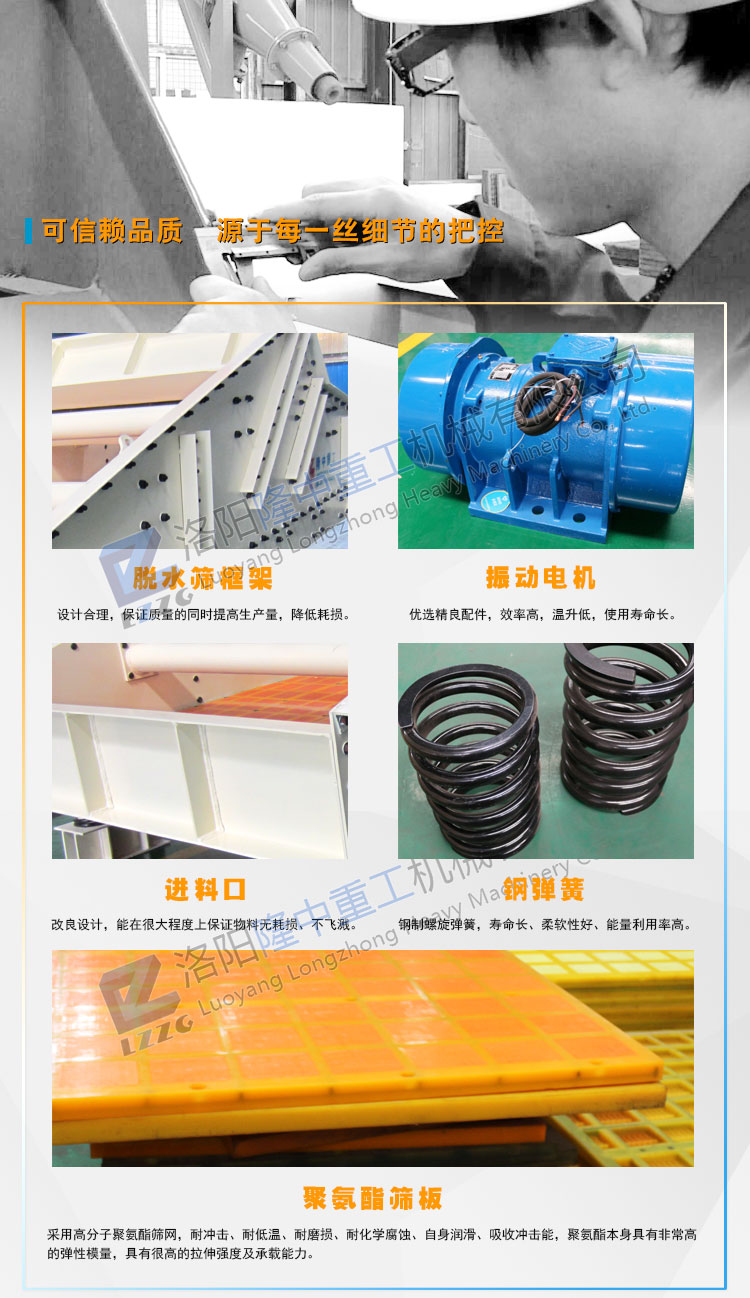

隆中脱水筛细节图
脱水筛细节图

脱水筛使用条件

(1)振动加速度不超过20g(g:9.8m/s重力加速度 )。
(2)环境温度不超过40℃(若超过40℃应降低功率使用)。
(3)海拔不超过1000米,若越过1000米但不超过4000米,则每增高100米,其温升限值应降低0.5℃。
(4)电源:三相380V,频率50Hz。
(5)工作方式:SI(连续)。
(6)定子绕组温升值(电阻法)不超过80K。
(7)轴承的容许温度(温度计法)应不超过95℃。
(8)主机工作电流不超过电机铭牌上的数据,否则降低激振力使用。
(9)使用环境应无导电粉尘、易燃、易爆及腐蚀性气体。

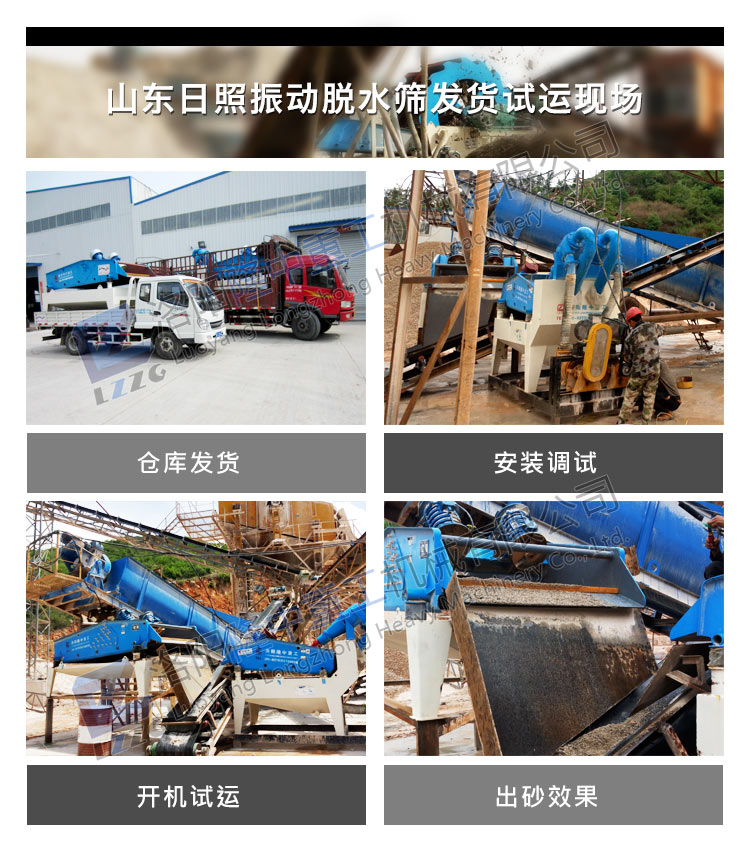

脱水筛发货及安装使用现场照片
脱水筛发货及安装使用现场图
脱水筛发货使用现场照片


脱水筛产品特点

1.噪音小、维修方便。

2.结构合理、坚固耐用。

3.脱水效果好,工作可靠。

4.筛分处理能力大,筛分效率高。

5.重量轻,拆装方便,便于维护、无突发性段簧。

脱水筛选型及订货

注明筛网结构(编制、冲孔、条缝)、网孔尺寸、处理量、物料入粒粒度。

脱水筛家族里面还有一个重要的分支就是高频脱水筛,高频脱水筛是一种利用自身多种频率进行脱水的筛子,是新型的一种脱水筛,节能环保,低碳绿色,符合建设可持续发展社会的要求。高频脱水筛主要用于尾矿干排等工艺流程中,效果明显,是新一代尾矿干排的标志性设备。

脱水筛使用注意事项

试运转结束后,检查上述内容无误,重新紧固所有紧固件,筛网及各零部件紧固完好,即可正式使用。在此之前,须做好如下工作:

1)操作人员的培训  应了解设备的各部结构和简单的工作原理;工作前,应做好开车准备,检查回转件灵活无卡阻,筛网完好,各零部件无松脱,螺栓紧固。

2)无负载启动和停车  振动筛一般都用于破碎筛分成套设备或洗选流程中,要求筛机空载启动和停车。因此需遵守逆工艺流程启动,顺工艺流程停车的原则。除特殊原因外,不允许带料停车。当筛面上有积料时,须清除之,方可启动。运转正常后,方能开始给料。

脱水筛安装维护

安装前的准备

⒈检查电机标牌是否与要求相符。

⒉用500伏兆欧表测量绝缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能超过120℃。

⒊检查电机各紧固件,谨防松动。

⒋检查电机表面有无损坏、变形。

⒌检查是否转动灵活,若有异常,应排除。

⒍检查电源,是否缺相,并空载运行5分钟。

安装与调整

⒈电机应紧固在安装面上,安装面须光滑、平整。

⒉电机可水平安装。

⒊电机引线采用四芯橡胶电缆YZ-500V,接电源时引出线电缆不允许有急折,并与振动体可靠固定。

⒋电机应有可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。

⒌激振力的调整。

脱水筛使用与维修

⒈本机应装设电气保护装置。

⒉本机运行初期,每天至少检查地脚螺栓一次,防止松动。

⒊当电机旋转方向不符合要求时,调整电源相序即可。

⒋电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。

⒌本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。

⒍本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。

脱水筛日常保养

⒈启动前:

⑴检查粗网及细网有无破损

⑵检查运输支撑是否拆除。

⒉启动时:

⑴注意有无异常杂音

⑵电流是否稳定

⑶振动有无异状

⒊使用后:每次使用完毕即清理干净.

脱水筛定期保养

定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位须加油润滑。
